Responsa: p a l’é l’intrâ d’äia da vivagna d’äia, a a l’é a sciortia d’äia 1, b a l’é a sciortia d’äia 2 e e o l’é o pòrto de scarrego.
A valvola à çinque-via à doî-a l'à doî pòrti de scarrego, che son collegæ rispettivamente à a e b. E quattro-valvole à doî vie -a e b scompartan un pòrto de scarrego.
2/3 Doî-poxiçioin trei-viavalvola solenoidestruttua (controllo elettrico sencio, tipo d'açion diretta-)
O nucleo da valvola solenoide o l’à doe poxiçioin e træ interfacce de percorso d’äia, comme se vedde inta figua 1. O pòrto P o l’é l’interfaccia da vivagna d’äia, o pòrto A o l’é l’interfaccia ch’a pòrta à l’attuatô pneumatico e o pòrto R o l’é o pòrto de scarrego.
2/3 Struttua de valvola solenoide à doe poxiçioin à træ vie (controllo elettrico sencio, tipo d'açion diretta)
Stato de comenso (power-off): à sto ponto, a valvola solenoide a perde de potensa, o nucleo da valvola o l’é in sciâ banda drita, o pòrto A o l’é o mæximo che o pòrto R, o çilindro o l’é into stato de scarrego e o pòrto P o l’é serrou.
2/3 Struttua de valvola solenoide à doe poxiçioin à træ vie (controllo elettrico sencio, tipo d'açion diretta)

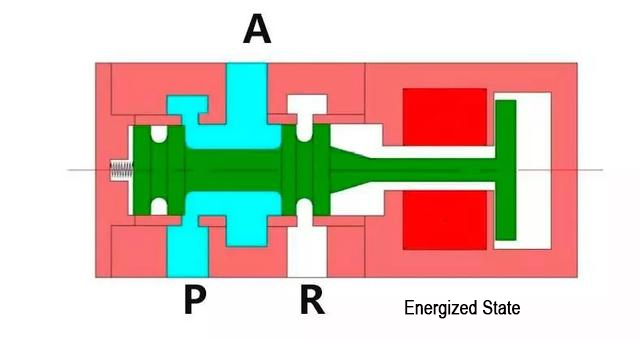

Stato de fonçionamento (açeiso): à sto ponto, a valvola solenoide a l'é açeisa e o nucleo da valvola o l'é attræto à manciña da-a fòrsa elettromagnetica. O pòrto P o communica co-o pòrto A e a vivagna d'äia a strixella da-o pòrto A a-o çilindro. O pòrto R o l'é serrou. Se a potensa a vëgne persa, o nucleo da valvola o torna a-o stato de comenso, comme mostrou inta figua 2 sotta l’açion da molla .
2/5 struttua de valvola solenoide à doî poxiçioin à çinque vie (controllo elettrico scingolo, tipo d'açion diretta)

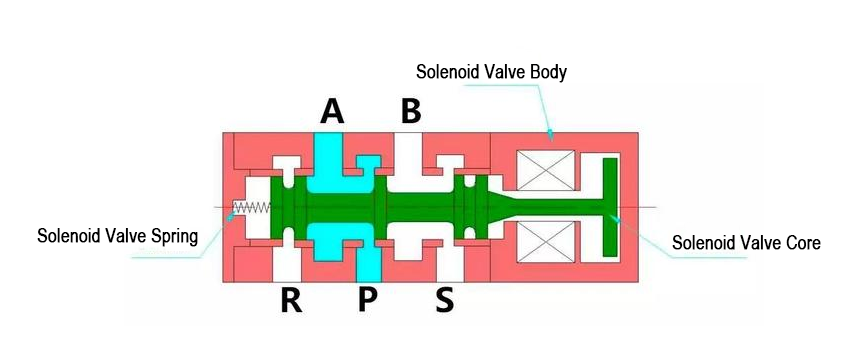

O nucleo da valvola solenoide o l’à doe poxiçioin e çinque interfacce de percorso d’äia. O pòrto P o l'é l'interfaccia da vivagna d'äia, A e B son e interfacce che pòrtan à l'attuatô pneumatico, e R e S son e pòrte de scarrego
2/5 struttua de valvola solenoide à doî poxiçioin à çinque vie (controllo elettrico scingolo, tipo d'açion diretta)
Stato de comenso (alimentaçion-spenta): à sto ponto, a valvola solenoide a perde de potensa. O nucleo da valvola o l'é in sciâ banda drita. O pòrto P o l'é collegou a-o pòrto A e a vivagna d'äia a l'intrâ inta camia d'äia da unna banda do çilindro pe mezo do pòrto A. O pòrto B o l'é collegou a-o pòrto S, e l'atro canto do çilindro collegou a-o pòrto B o l'é into stato de scarrego. O pòrto R o l'é serrou.
2/5 struttua de valvola solenoide à doî poxiçioin à çinque vie (controllo elettrico scingolo, tipo d'açion diretta)

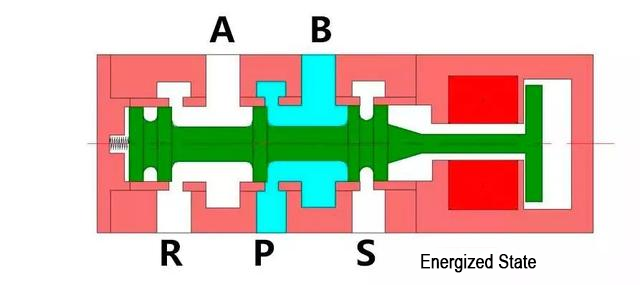

Stato de travaggio (açeiso): inte sto momento, a valvola solenoide a l'é açeisa. Sotta l'açion da fòrsa elettromagnetica, o nucleo da valvola o l'é attræto da-a banda manciña. O pòrto P o communica co-o pòrto B, e a vivagna d'äia a l'intrâ inta camia d'äia de l'atro canto do çilindro pe mezo do pòrto B. O pòrto A o communica co-o pòrto R. A banda do çilindro ch'a communica co-o pòrto A a l'é into stato de scarrego, e o pòrto S o l'é serrou. Se a potensa a vëgne persa, o nucleo da valvola o torna a-o stato de comenso comme mostrou inta figua 5 sotta l’açion da fòrsa da mola.

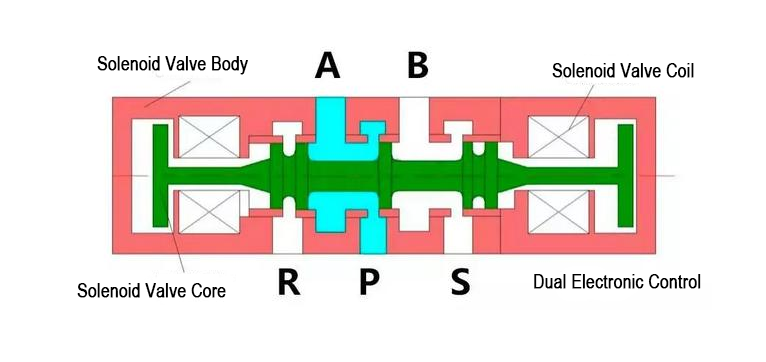

2/5 struttua de valvola solenoide à doî poxiçioin à çinque vie (controllo elettrico doggio, tipo d'açion diretta)
Stato iniçiâ: à sto momento, a valvola solenoide a no l'à de elettriçitæ. O nucleo da valvola o l’é in scê doe bande (comme se vedde inte sto diagramma, o l’é in sciâ banda drita). O pòrto P o l'é collegou a-o pòrto A e a vivagna d'äia a l'intrâ inta camia d'äia da unna banda do çilindro pe mezo do pòrto A. O pòrto B o l'é collegou a-o pòrto S, e a banda do çilindro collegou a-o pòrto B a l'é into stato de scarrego. O pòrto R o l'é serrou.
