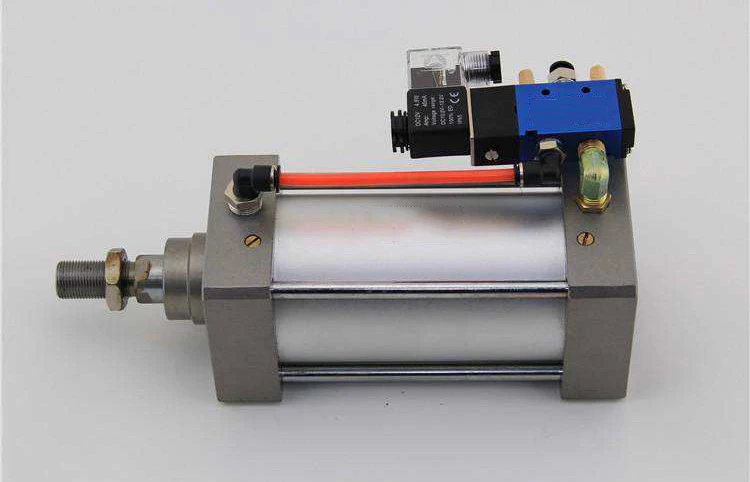

Modello de valvola solenoide pe unçilindro
A valvola solenoide pneumatica a l’é un appægio industriâ controllou da l’elettromagnetismo. O l’é un componente de base automatizzou deuviou pe controllâ i fluidi e o l’appartëgne à l’attuatô. A valvola solenoide pneumatica a l'é uña de quelle. O blocca ò o perde di despægi pertuxi de descharge d'euio controllando o movimento do còrpo da valvola. O beuggio d'intrâ de l'euio o l'é de longo averto, e l'euio idraulico o l'intrâ inte di despægi cannæ de descharge de l'euio. Dapeu, a prescion de l'euio inta valvola solenoide pneumatica a ven deuviâ pe sponciâ o piston do çilindro d'euio. De sta mainea, controllando a corrente de l’elettromagnete da valvola solenoide pneumatica, o movimento mecanico de l’intrega valvola solenoide o ven controllou.
Referensa pe-a seleçion da valvola solenoide do çilindro (prendendo SMC comme exempio)
1. Configuraçion do componente de prescion:
Gh'é solo che unna valvola, VHS{0}}Y{1}}AW30-03BG.
2. Gh'é ciù de unna valvola, VHS.
Ii. Configuraçion do çilindro
I çilindri con un diametro de no ciù grande de Φ16 deuvian di cannæ d’äia Φ4.
Valvola d'açeleratô: AS1201F{1}}M5{3}}04S-(M5, Φ4) Tubo d'äia Φ6 pe çilindri Φ20-Φ40
Valvola d'açeleratô: AS2201F-01-06S- (1/8-Φ6) Φ50-Φ80 çilindro Φ8 cannæ d'äia
Valvola d’açeleratô: AS3201F{2}}02{8}}06S- (1/4-Φ8) Φ 10,12 cannæ d’äia pe çilindri con un diametro de Ciù grande ò pægio à Φ10
Valvola d'açeleratô: AS4201F-04{8}}10S- (1/2-Φ10) AS4201F-04-12S- (1/2-Φ12).
Iii. Valvole à solenoide: pe commun vëgnan deuviæ son de valvole à solenoide controllæ à doî -poxiçioin à çinque-via.
Diametro Meno ò pægio à Φ16
A valvola solenoide à çilindro a deuvia SY3120-5LZD-C4 con un diametro de Φ20-Φ32
A valvola solenoide do çilindro a deuvia SY3120-5LZD-C6 con un diametro de Φ40-Φ50
A valvola solenoide do çilindro a deuvia SY5120{1}}5LZD-C8 Φ63-Φ80
A valvola solenoide do çilindro a deuvia SY7120-5LZD-C8 Ciù grande ò pægio à Φ100 ò ciù grande
A valvola elegante do çilindro a deuvia o SY91205LZD-C12.
O prinçipio de fonçionamento de valvole solenoide pe çilindri
E valvole solenoide en clascificæ inte træ categorie prinçipæ in sciâ base di seu prinçippi: tipo d’açion diretta, tipo d’açion diretta passo à passo e tipo açionou da-o pilòtto.
In sciâ base de differense inta struttua e inti materiali do disco de valvola, coscì comme inte distinçioin in prinçipio, peuan vegnî clascificæ ancon de ciù inte sëi sottocategorie: struttua do diaframma à açion diretta{0}}, struttua do diaframma à açion diretta-, struttua do diaframma à açion diretta-, struttua de piston} açionâ da-o pilòtto, passo-reçitaçion diretta- struttua de pistoin, e struttua de pistoin açionâ da-o pilòtto.
De d'ato gh'é o modello de valvola elegante pe çilindro, prinçipio de fonçionamento da valvola elegante pe çilindro, pe imprende ciù informaçioin ligæ son disponibile in sce https://www.joosungauto.com/.
