Unna valvola solenoide pneumatica a contròlla o flusso d’äia (ò di atri gas) inte un scistema pneumatico. O deuvia un solenoide elettromecanico pe açionâ a valvola. Ecco unna spiegaçion into menuo do prinçipio de travaggio de unna valvola solenoide pneumatica:
1. Componenti de base:
- Solenoide: Un dispoxitivo elettromecanico ch’o converte l’energia elettrica inte un movimento mecanico. O consciste inte unna bobina de fî (a bobina solenoide) e un nucleo de færo mòbile (o piston ò l’armatua).
{- Còrpo da Valve: Consegna i pòrti e i passaggi pe-o flusso d'äia. Pe commun o l'à un pòrto d'intrâ, un ò ciù pòrti de sciortia, e pòrti de scarrego.
- Pluggle ò Armatua: Un nucleo de færo mòbile drento da bobina solenoide ch’o se mescia quande a bobina a l’é energizzâ, arvî ò serrâ i passaggi da valvola.
2. Prinçipio de travaggio:
Quande o Solenoide o l’é Energizzou:
1. Segnâ elettrico: unna corrente elettrica a ven applicâ a-a bobina solenoide, ch’a crea un campo magnetico.
2. Campo magnetico: o campo magnetico generou da-a bobina o l'attira o piston ò l'armatua, con tiâlo verso o çentro da bobina.
3. Movimento do piston: O movimento do piston o cangia a poxiçion da valvola. À segonda do progetto da valvola, sto movimento o peu arvî ò serrâ di passaggi speçifichi drento do còrpo da valvola.
4. Controllo de flusso d'äia: O cangiamento inta poxiçion do piston o dirizze o flusso d'äia pe-a valvola. Prexempio, inte unna valvola normalmente serrâ, o movimento do piston o l'arviâ a valvola, con permette l'äia de scorî da l'intrâ a-o pòrto de sciortia.
Quande o Solenoide o l’é De-enenegerizzou:
1. Off elettrico: A corrente elettrica a l’é desconnectâ, e o campo magnetico o se dissipa.
2. Meccanismo de retorno: Unna molla de retorno ò e propietæ intrinseche do materiale do piston a spinge o piston torna a-a seu poxiçion originâ.
3. Reset de Poxiçion de valvola: o movimento do piston o chiude ò o l'arve i passaggi d'äia, con restituî a valvola a-o seu stato predefinio (normalmente serrou ò normalmente averto).
4. L'äia Flow Serrâ ò Rediretto: Inte unna valvola normalmente serrâ, o flusso d'äia o l'é fermou tanto che o piston o torna pe serrâ o passaggio. Inte unna valvola averta normalmente, o flusso d'äia o se ferma quande o passaggio o l'é serrou.
3. Tipi de valve de Solenoide pneumatiche:
- 2- ValvolaWay: O l’à doî pòrti (ilet e presa) e o peu permette ò bloccâ o flusso d’äia.
{{0 ].
{- 4- Valvola Way: O l’à quattro ò ciù pòrti e pe commun o l’é deuviou pe controllâ i çilindri doggio, ch’o dirizze o flusso d’äia pe estende ò retrae o çilindro.
- 5-Salvave deWay: Scimile à unna valvola à 4 vie ma con di pòrti in ciù pe un contròllo ciù complesso.
4. Applicaçioin:
- Controllo di Attuatoî: e valvole solenoide pneumatiche vëgnan deuviæ pe controllâ i attuatoî pneumatichi, comme i çilindri e i motoî.
- Scistemi d’automaçion: deuviæ ben ben inte l’automaçion industriâ pe controllâ a machina e i proçesci.
- Regolamento pe-a fornitua d’äia: deuviâ pe regolâ l’offerta d’äia compressa inte diversci scistemi pneumatichi.

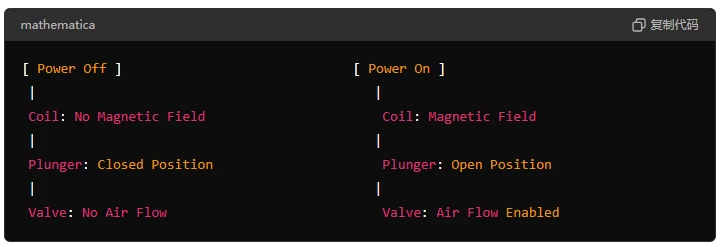

Exempio de diagramma:
Ecco un diagramma sencio ch’o l’illustra l’operaçion de base de unna valvola solenoide pneumatica à 2 à 2 pe-o sòlito serrâ:
Pe compilâ, unna valvola solenoide pneumatica a fonçioña con deuviâ un solenoide elettromecanico pe mesciâ un piston, ch’o l’arve ò o chiude i passaggi d’äia da valvola, con controllâ o flusso d’äia drento de un scistema pneumatico. Sto prinçipio o permette de contròllo esatto di dispoxitivi pnetica e di scistemi d’automaçion.
